展示ブース：北館1F 34

有限会社アイユーキ技研アイユーキギケン

主要製品

射出成形用金型のパーティングロック装置

金型部品、機械部品の開発・製造・販売

ペーパークッション(梱包資材・緩衝材)

代表取締役

西村勝利

事業内容

（有）アイユーキ技研は、射出成形金型部品のパーティングロック装置を国内唯一、設計から製造をしており、その他各種機械部品、ペーパークッションの製造販売を行っています。
生産性向上に貢献できる、創造性豊かで魅力あるモノづくりに取組んでいます。

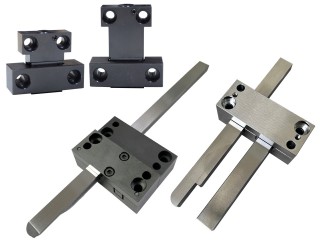

パーティングロック装置3種類

スーパーロック（型開き制御装置）

スーパーロック　動作原理

ユーキロック100　動作原理

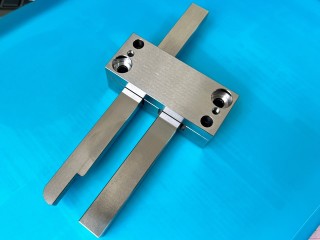

ドゥーロック(型開き・型閉じ制御装置)

●ドゥーロック　当社オリジナル金型型開き・型閉じ制御装置。特許申請中(2022年11月1日現在)
　・型開きと型閉じ両方の制御が可能です。
　・内部部品(スライドロック)1点のみのシンプル構造で、故障のリスクを軽減しました。
　・ユーキロック100N/Wの部品共通化で、製造コストを低減しました。

ドゥーロックの動作確認

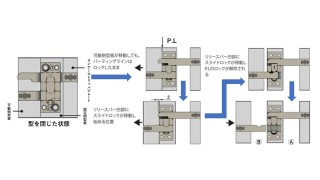

●ドゥーロックの動作確認
①型閉じ状態⇒可動側型板が移動しても、P.Lはロック状態
②リリースバー凹部にスライドロックが移動開始
③リリースバー凹部にスライドロックが移動し、P.Lのロック解除
④型閉じ時は、スライドロックとリリースバーでⒶ型板間を保持し、Ⓑ型板間が閉じてからⒶ型板間が閉じる

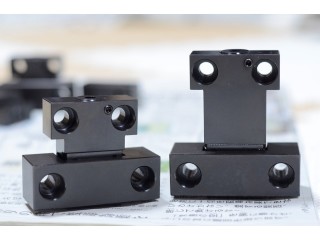

スーパーロック(型開き制御装置) 各種

●スーパーロック(型開き制御）装置の特徴
　・皿バネと内部・外部のツインローラーの組合せで、型開閉に抜群の安定性
　・上下対称構造のロックブッシュ採用で、片側摩耗時に反転再使用が可能
　・調整ボルトで左右ローラーの強弱調整が簡単
　・背面逃がし構造のロックガイドで、カジリなどトラブル頻少

スーパーロック耐久仕様

●スーパーロック高耐久仕様装置の開発
　・他社製比較で約５倍の耐久性が向上しました。
　・ロックブッシュの鋼材と熱処理を見直し、耐摩耗性を実現しました。
　・消耗品購入と部品交換回数が激減し、コストの低減が図れ、生産ロスを生産性向上へ転換できます。

ユーキロック(型開き制御装置)

●ユーキロック(型開き制御)装置の特徴
　・従来のスプリング依存型から、新開発のリリースバーを採用
　・リリースバーとスライドロック、カムロックの特殊形状により、ロックとアンロックを機械式安定可動
　・アンロック時の部品破損リスク回避で生産性向上

最新鋭設備での精密加工

・当社のパーティングロック装置(ドウーロック、スーパーロック、ユーキロック)は、設計から製造まで「日本製」と「品質」にこだわり生産しています。
・プラスチック部品設計メーカー、成形加工企業、金型製作企業、ダイカスト加工企業の皆様、是非ご活用ください。
・金型への後付けや実機テストも可能です。
